30KW Butyl Rubber Tape Extruder Line Advanced Technology for Automotive Sound Barrier

  Butyl Rubber Production Machine  for Damping Sheet/Butyl Rubber Machine for  Sound Barrier  of automotive :

Apllication: Butyl rubber

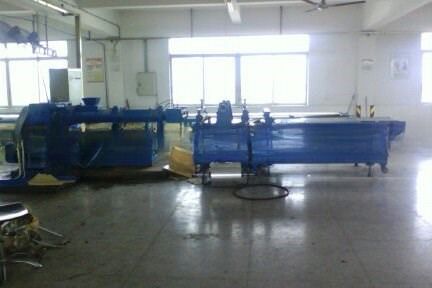

Workflow: Hot feeder extruder----sheet lamination-conveying&tow---set length cutting---winding-up.

General technical parameter of this line:

width*thickness           100(50*2)*(2-5)mm

MAX. output              1 -2 ton/24h

total power                 ≤35kw

average power              19.5kw

water consumption           cycle water (outside 20 m³ water tank by customer self)

air capacity                0.3m³/h

air pressure               0.4-0.6 Mpa

total size(L*W*H)            8000*1600*1600 mm

total weight                 about 5 tons

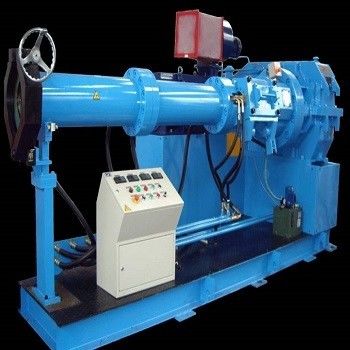

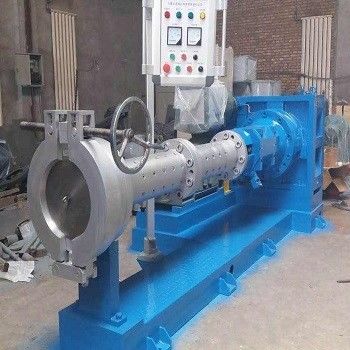

XJW-90 hot feeder extruder

1.Screw diameter:90mm

2.L/D ratio: 6:1

3.Feeding mouth is installed with forcible feeding roller for feeding.

4.Temperature control by :3 zones control:barrel zone,die zone and mouth shape zone.

5.Screw rotation speed:10-61r/min ,can be adjustable

6.Barrel holder can be adjusted,centre height is 900mm.

7.Motor: 22KW,380V,with inverter control

8.Gear Reducer:Hardened gear reduction box,with forcible lubrication and forcible cooling facility,high torque and free of noise.

9.Screw barrel  is 38CrMoAIA nitrided steel material with overall nitride,nitriding depth:0.-0.5mm.The screw core can be circulated with water.

10.Machine weight: 2500 Kg

Mold DIE:

1.Application: this mold is specially used for butyl rubber sheet.

2.Model:300x5

3.Max.Width:300mm,Max.Thickness:5mm, can be adjustable according to real need.

4.Structure: Rubber is feeded from rear side of the mold into mold, up side and down side is with temperature control, the upper part adjustment screw to adjust the flow rate. Die plate fine adjustment, using worm adjustment, quickly adjust the thickness. Both sides using screw to adjust the width, the entire adjustment of the mold is easy and convenient.

5.Mold temperature controller:6KW, 1 set,temperature control range: normal water temperature to 120 centigrade

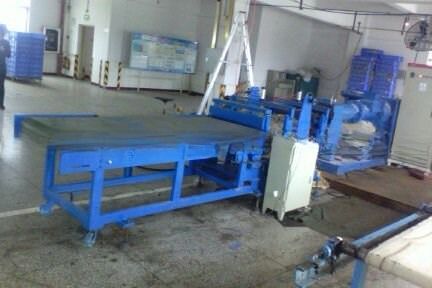

Sheet compounding with paper&tape film:conveying&tow device:

1.Conveying belt width:350mm

1.  Conveying belt speed:0.1-12m/min can be adjusted.
2.  Upper and Lower taping scrolls,diameter:400mm
3.  The tow device and conveying device is made as a whole body

4.Tow roller is rubber material,tow wheel is manually adjusted.

5.Motor power:1.5KW

Cutting Device:

1.AC motor:1.5KW

2.Hobbing cutter length:350mm

Winding device:

   1.Winding diameter:300mm

   2.Driven by AC motor 1.5KW
